Description
Avantages : Faible risque de fuite
Caractéristiques : Multiple résistance à la corrosion

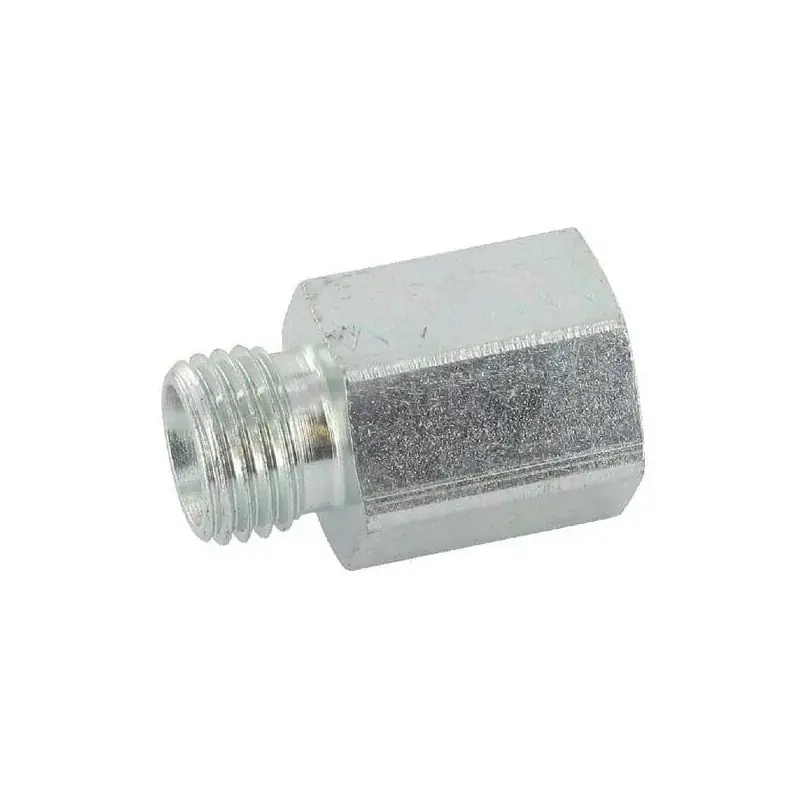

détaillé : Raccord à visser droit GAS-BSP
DIAMÈTRE DE FILETAGE DU RACCORD N°1 : M16
DIAMÈTRE DE FILETAGE RACCORD N°2 : 1/4 Inch
DIAMÈTRE DE TUYAU : 8 mm
Diamètre intérieur : 5,22 mm
DIAMÈTRE RACCORD N°1 : 8 mm
Domaine d’application : flexible hydraulique Conduites hydrauliques
FILETS AU POUCE DU RACCORD N°2 : 19
Forme : Droit
L1DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD : 41 mm
L2DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD N°2 : 26 mm
Longueur : 33 mm
LONGUEUR RACCORD N°1 : 17 mm
PARTICULARITÉS : À relier directement avec une bague de tuyau métrique ou un raccord prémonté
PAS DE VIS RACCORD N°1 : 1,5 mm
PRESSION DE SERVICE MAXIMALE : 630 bar
S1RACCORD N°1, TAILLE DE CLÉ : 19 mm
S2TAILLE DE CLÉ DE RACCORDEMENT N°2 : 19 mm
SÉRIE : S
TRAITEMENT DE SURFACE : Zinc Nickel
TYPE DE FILETAGE DU RACCORD N°1 : BSP
TYPE DE FILETAGE RACCORD N°2 : BSP
TYPE DE RACCORD N°1 : Bague coupante
TYPE DE RACCORD N°1 – MLE/FEMELLE : Mâle
TYPE DE RACCORD N°2 : Filetage
TYPE DE RACCORD N°2 – MLE/FEMELLE : Femelle
